VR單板設計案例
發布時間：2023-06-29 17:40
類別 | VR |
產品所屬行業 | 數碼產品 |
主要芯片 | CPU：三星S5E8895 電源芯片：PMU S2MPS17X01 WIFI芯片：AP6356SDPR |
單板類型 | 任意階HDI |
Pin數 | 3611 |
層數 | 10 |
難點 | 1、 單板空間有限，且主要模塊需要加屏蔽罩，密度較大（pins/sq in大于330）； 2、 主要芯片PITCH都是0.35MM及以下的，空PIN少，出線難度大且加工難度大； 3、 CPU小電源特別多，空間有限； |

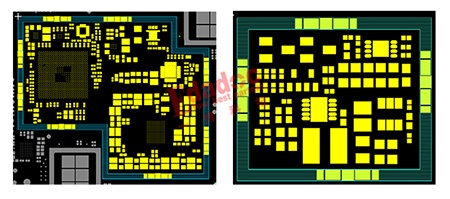

我司對策 | 1、 CPU和PMU放在表層，規劃在一個屏蔽罩內；電池給PMU供電的模塊放在底層，如圖：

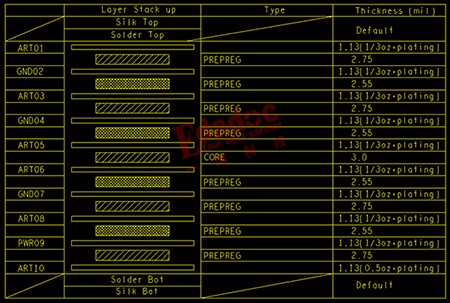

2、 根據芯片的出線及電源情況，最終確定用10層任意階設計，最小線寬線距做到2/2MIL，并提前和工廠溝通確認加工參數，以滿足實際的加工能力，具體層疊如下：

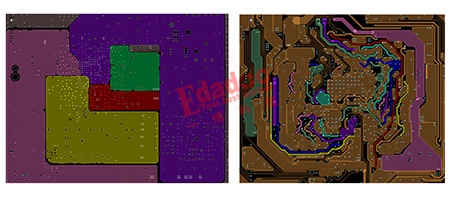

3、 給CPU供電的大電流都規劃到電源層，保證銅皮寬度，不會被走線打斷，滿足載流需求，其它小電源在信號層處理；
|
